差動電容壓力傳感器電路圖原理說明

發布時間:2023-05-11 18:03:30人氣:

  差動電容壓力傳感器電路圖原理說明

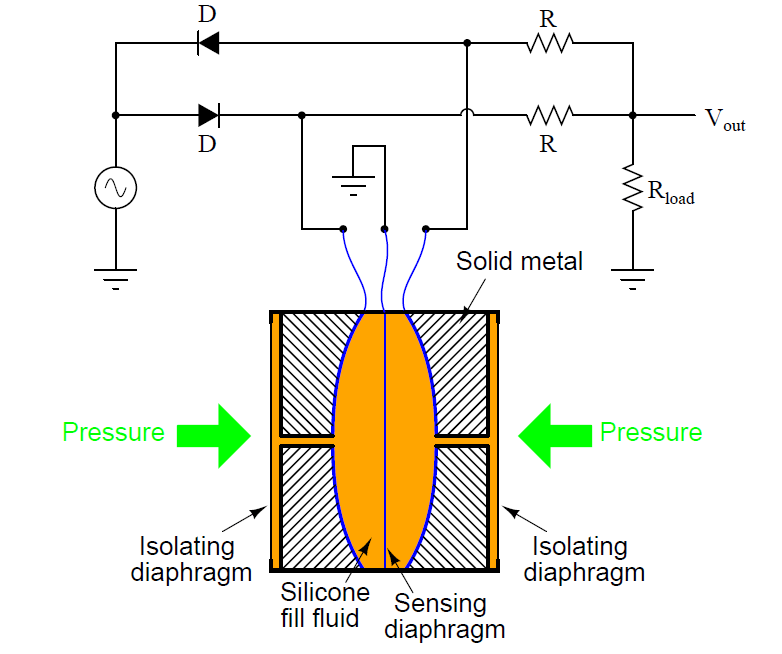

  用于從差動電容壓力傳感器生成電壓信號的巧妙電路是Twin-T二極管電路,此處顯示連接到羅斯蒙特型差動電容壓力傳感器:


  壓力傳感器電路圖


  由于交流電壓源正負交替,一個電容器相對于地充電為正,而另一個相對于地充電為負。當壓力傳感器的一個電容器充電時,另一個電容器通過Rload放電,從而產生輸出電壓(Vout)。


  如果兩個電容相等,輸出電壓將在正值和負值之間等量交替,直流平均值為零。如果一個電容比另一個大,它將在其極板上存儲額外的電荷,導致它在其極性方向上擺動Twin-T電路的輸出電壓。因此,當傳感器一側的壓力增加時,Vout變得更正,而隨著傳感器另一側的壓力增加,Vout變得更負。


  根據對Twin-T電路操作的解釋,確定圖中差分電容傳感器的哪一側是高壓側,哪一側是低壓側。一定要解釋你的理由!
