差壓傳感器使用一對匹配的應變計。隨著壓差增加,一個應變計被壓縮,而另一個被拉伸。電壓表記錄電橋電路的不平衡并將其顯示為壓力測量值:

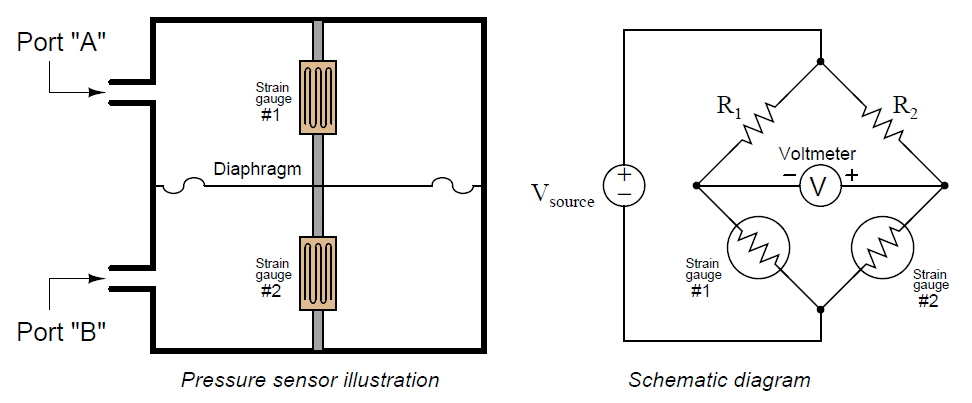

差壓傳感器電路原理圖
確定以下內容:
1.確定哪個端口是高壓端口
2.如果固定電阻R1開路失敗,確定電壓表將記錄什么
3.確定會驅動電壓表完全升檔的組件故障(peg正極)
4.確定另一個會驅動電壓表完全升檔的組件故障(peg正極)
解析說明:
哪個端口是高壓端口:端口B
如果固定電阻R1開路失敗會發生什么:電壓表將驅動完全高檔(peg正)
確定會驅動電壓表完全升檔(peg正極)的組件故障:如下
1.應變計#1發生短路故障
2.應變計#2無法打開
3.R1打開失敗
4.R2短路失敗
