最常見的應用之一是從稱重傳感器或任何全橋式傳感器（例如帶有A/D板的應變計電橋）獲取數據。也是最不了解的，很多用戶會犯簡單的接線錯誤，造成噪音過大，極端情況下還會損壞傳感器和儀表。

　安裝稱重傳感器時首先要記住的是，您必須使用差分輸入類型而不是單端輸入類型來測量它。

　首先，確定您的A/D設備（您的PLC、儀表或DAS）是否可以配置為差分輸入。然后，您必須使用穩壓電源為傳感器提供激勵。如果電源有噪聲或未穩壓，則傳感器輸出也會有噪聲或漂移。一些A/D板內置穩壓電源，但是，由于電流限制，您可能無法連接一個或兩個以上的傳感器。

　插件板通常提供+5V和-5V連接，但是這通常是計算機的PC電源，不適合橋式傳感器激勵。最好的辦法是購買像這樣一個單獨的高度穩壓電源，它可以處理所有需要供電的傳感器的電流。

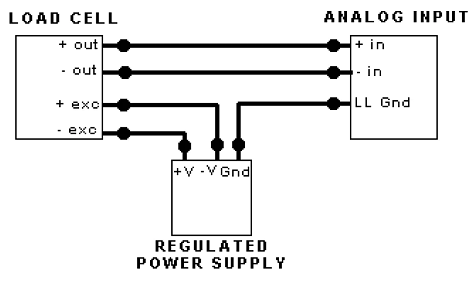

　下圖將演示稱重傳感器到差分輸入的正確接線配置。請記住，如果多個負載傳感器連接到同一個電源，您只需將接地螺釘連接到一個接地，否則可能會產生接地回路，從而導致額外的噪聲。此外，請確保電源處于浮動狀態，這意味著它尚未連接到其他任何地方的另一個接地。

　稱重傳感器導線顏色

　重要的是要了解給定稱重傳感器的電線顏色代碼，以確保它們正確連接以獲得準確的結果。顏色代碼因制造商而異，通常在稱重傳感器的校準證書上提供代碼。遵循制造商指定的顏色編碼很重要。這將確保正確的接線連接并避免不穩定的輸出。
