電磁繼電器是最簡單、最古老、最普遍的繼電器類型。它的基本要素是什么？通常，大多數人問這個問題可能會說出以下內容：繞組、磁芯、銜鐵、彈簧和觸點。

　當然，這一切都是正確的，但是如果您開始分析繼電器的工作原理，您可能會想到缺少某些東西。磁系統的目的是什么？顯然，它用于將輸入電流轉換為觸點閉合所需的機械功率。聯系系統有什么作用？它將傳遞的機械能轉換回電信號。

　如果繼電器的基本組件列表中包含更多元素，那么一切都會變得更加明顯，這從繼電器結構的角度來看并不那么明顯，例如線圈或觸點。很多時候，我們不注意的不僅僅是一個元素，而是幾個小部分。這些部分在說明繼電器工作原理的圖表中經常被省略。

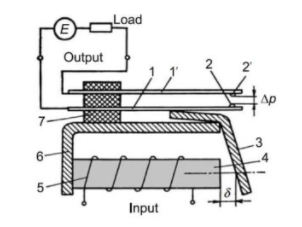

　簡單電磁繼電器的構造：1彈簧；2銜鐵；3電樞；4核心；5繞組；6磁芯；7絕緣體。

　指的是一種絕緣系統，可將輸入電路（繞組）與輸出電路（觸點）進行電流隔離。如果我們考慮這樣的絕緣系統，很明顯繼電器輸入端的輸入信號和繼電器輸出端的輸出信號是不一樣的。它們是兩個完全電氣絕緣的不同信號。請注意，如果您使用上圖（通常用于說明繼電器工作原理）作為構建繼電器的唯一指南，則繼電器將無法正常工作，因為它的輸入電路（繞組）與輸出沒有電絕緣電路（觸點）。在用于低壓工作的簡單結構中，帶繞組的絕緣線軸提供基本絕緣（除了絕緣體）。在帶有自由骨架線圈的繼電器中，必須在銜鐵和觸點之間使用特殊的絕緣擋板銷。
