電磁閥控制原理是電磁閥主要控制高壓通道，當電磁閥不通電時，波紋管克服彈簧作用力控制閥體右移。將高壓端的氣體壓力導入斜盤箱，當電磁閥通電時，閥體在彈簧力的作用下左移，使斜盤箱壓力減小。壓縮機的功率取決于電磁閥的占空比，占空比大，壓縮機功率大。這個鋸齒狀符號表示手動(帶鎖位)控制的符號。電磁閥符號由方框、箭頭、T和字符構成。圖形符號的含義一般如下：

　　1、用方框表示閥的工作位置，有幾個方框就表示有幾位;

　　2、方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向。

　　3、方框內符號┻或┳表示該通路不通。

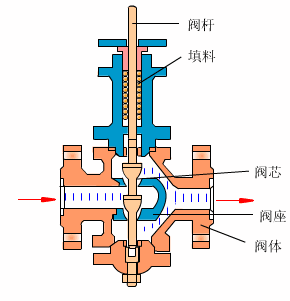

　　擴展資料：原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

　　特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
